Darstellung von Schaltbildern

Sämtliche Schaltbilder sind (sofern sinnvoll) in unterschiedlichen Beschriftungsarten lieferbar:

  1. Schaltsymbole im Kreis mit Strichlinie

z. B.

  1. Schaltsymbole ohne Kreis mit Strichlinie

z. B.

  1. Schaltsymbole ohne Kreis mit Strich- Punktlinie

z. B.

  1. Schaltsymbole im Kreis mit römischen Ziffern

z. B.

  1. Schaltsymbole im Rechteck mit Strichlinie

z. B.

  1. Schaltbild gerahmt, hier mit römischen Ziffern

z. B.

  1. Schaltbild mit Pfeildiagramm ohne Kreis

z. B.

  1. Text ohne Schaltbild

z. B.


Darstellung der Leerlaufstellung

Die Markierung der Leerlaufstellung ist Herstellerabhängig und nicht auf jedem Originalknopf
vorhanden - kann jedoch in jedes Schaltbild nach Angabe mit eingebracht werden.

Hier einige Darstellungsarten:

  1. Leerlaufstellung als Strich

z. B.

  1. Leerlaufstellung als Punkt

z. B.

  1. Leerlaufstellung als Kreis

z. B.

  1. Leerlaufstellung im Kreis + N

z. B.

  1. Leerlaufstellung als Text

z. B.


Darstellung von mechanischen Sperren bei Rückwärts- u. Kriechgängen

Um zu verhindern, daß währen der Fahrt irrtümlich in Rückwärts- Kriechgang bzw. langsame
Schaltgruppe geschaltet werden kann, sind viele Getriebe mit mechanischen Sperren
ausgerüstet.
Hierbei kommem Symbole wie bei Leerlaufkennzeichnungen vor, als auch
Stufen in der Schaltkulisse:

  1. Schalthebel anheben

z. B.

  1. Schalthebel herunterdrücken

z. B.

  1. Punktkennzeichnung vor Rückwärtsgang

z. B.


Kombinationsbeispiele:





Kugelbeschriftungen:

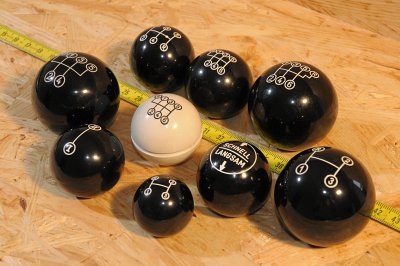

Bei Beschriftung von kugelförmigen Bauteilen kommt es immer zu Verformungen des Schaltbildes
aufgrund der stark gekrümmten Oberfläche. Dieses ist in gewisser Weise korrigierbar - jedoch
nicht aufhebbar. Generell gilt: Bestes Ergebnis bei möglichst großer Kugel und möglichst kleinem
Schaltbild.

Beispiele:

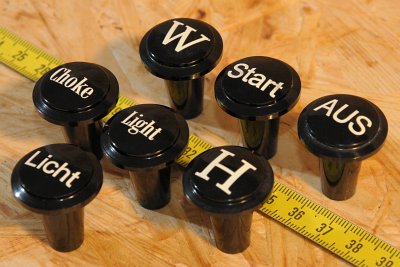

Zugknopfbeschriftungen:

Können auch beschriftet werden, nur wenig Zeichen.
Beispiele:
